オプトル、メタレンズでマシンビジョン用レンズを革新！世界初の小型化で新たな撮影の可能性を拓く
どんな製品・サービスか、何が新しいか
このたび開発されたのは、メタレンズ技術を応用したマシンビジョン用のレンズモジュールです。メタレンズはスマートフォンなどではすでに普及していますが、マシンビジョン用レンズへの応用は世界初とされています。従来のレンズが複数の屈折レンズを組み合わせて構成されていたのに対し、この新しいモジュールでは、8枚から10枚必要だった光学系をメタレンズ1枚に置き換えることに成功しました。これにより、同じ焦点距離でありながらレンズ全長を大幅に短縮できるのが最大の特長です。
スペックと特長
開発されたレンズモジュールは、以下の特長を備えています。
-
対応波長帯: 赤外（IR）領域に対応しています。
-
小型化: 従来のレンズと比較して、全長を約65％小型化しました。具体的には、約44mmだった全長が約15.5mmへと短縮されています。
-
形状: 平面かつ薄型の形状のため、小型カメラや装置内へのモジュール組み込みが容易になります。
光学系の構成

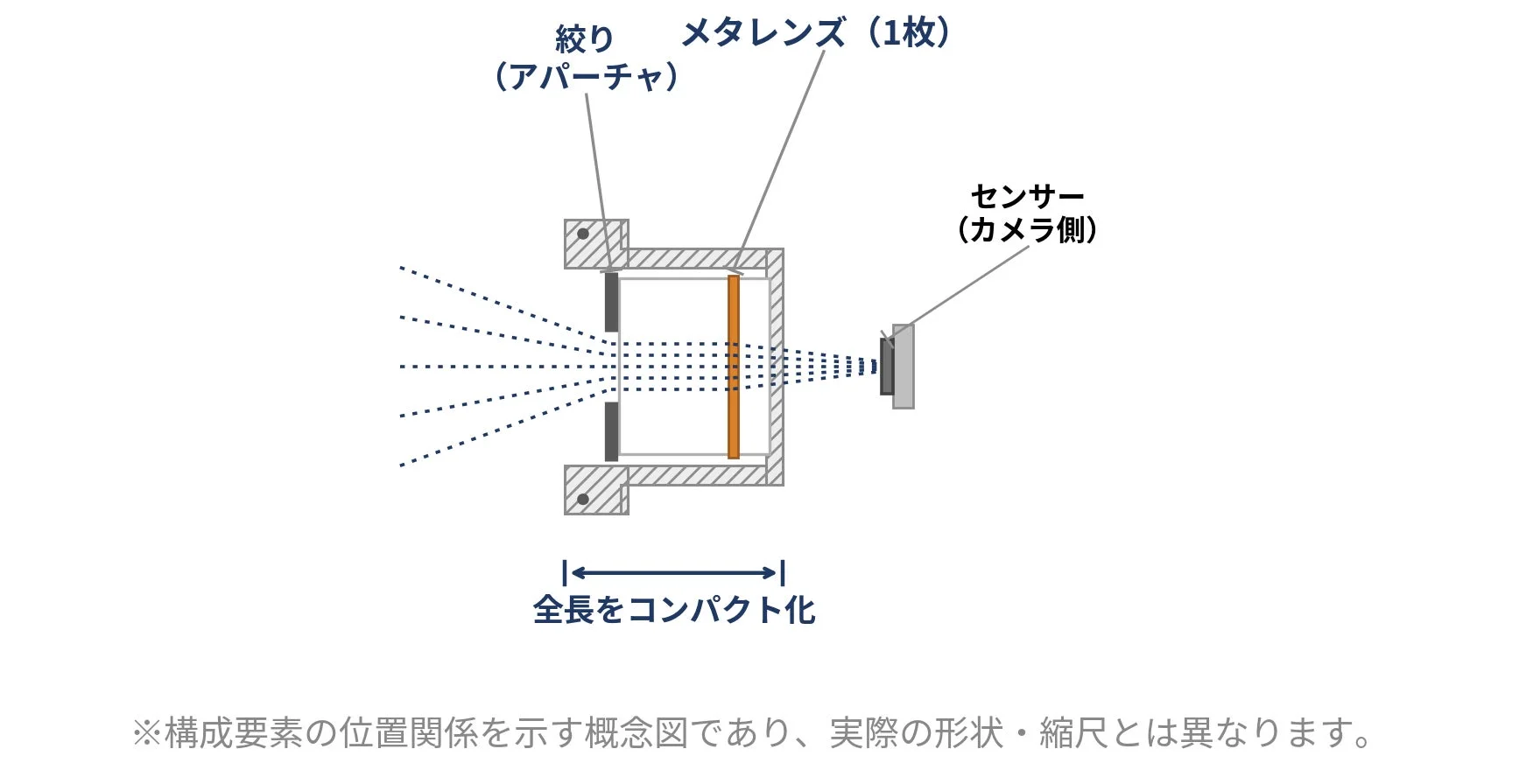

この革新的な光学系の構成は、以下の図で概略が示されています。展示会でも実機とともに詳細が説明される予定です。
従来品との比較

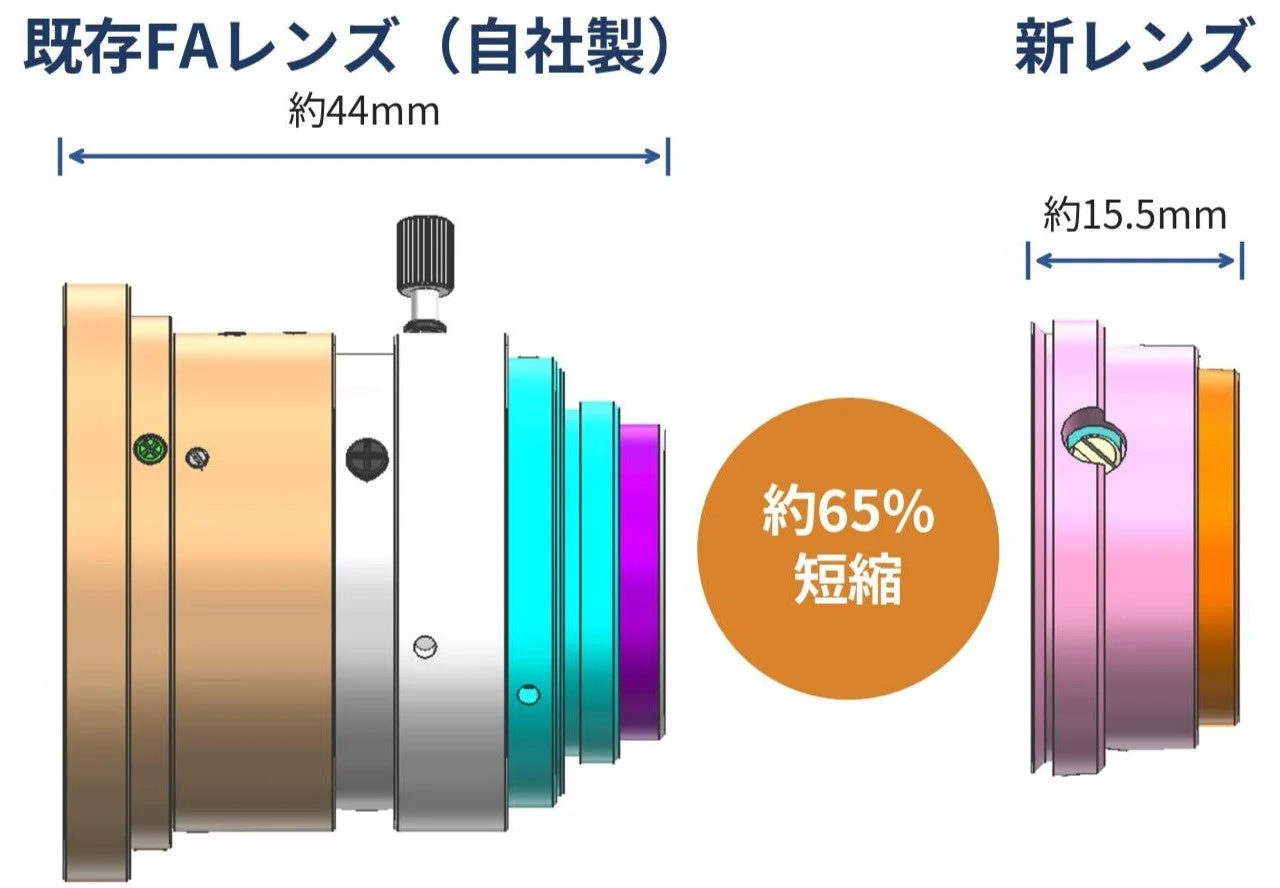

小型化の成果は、以下の比較図で一目瞭然です。

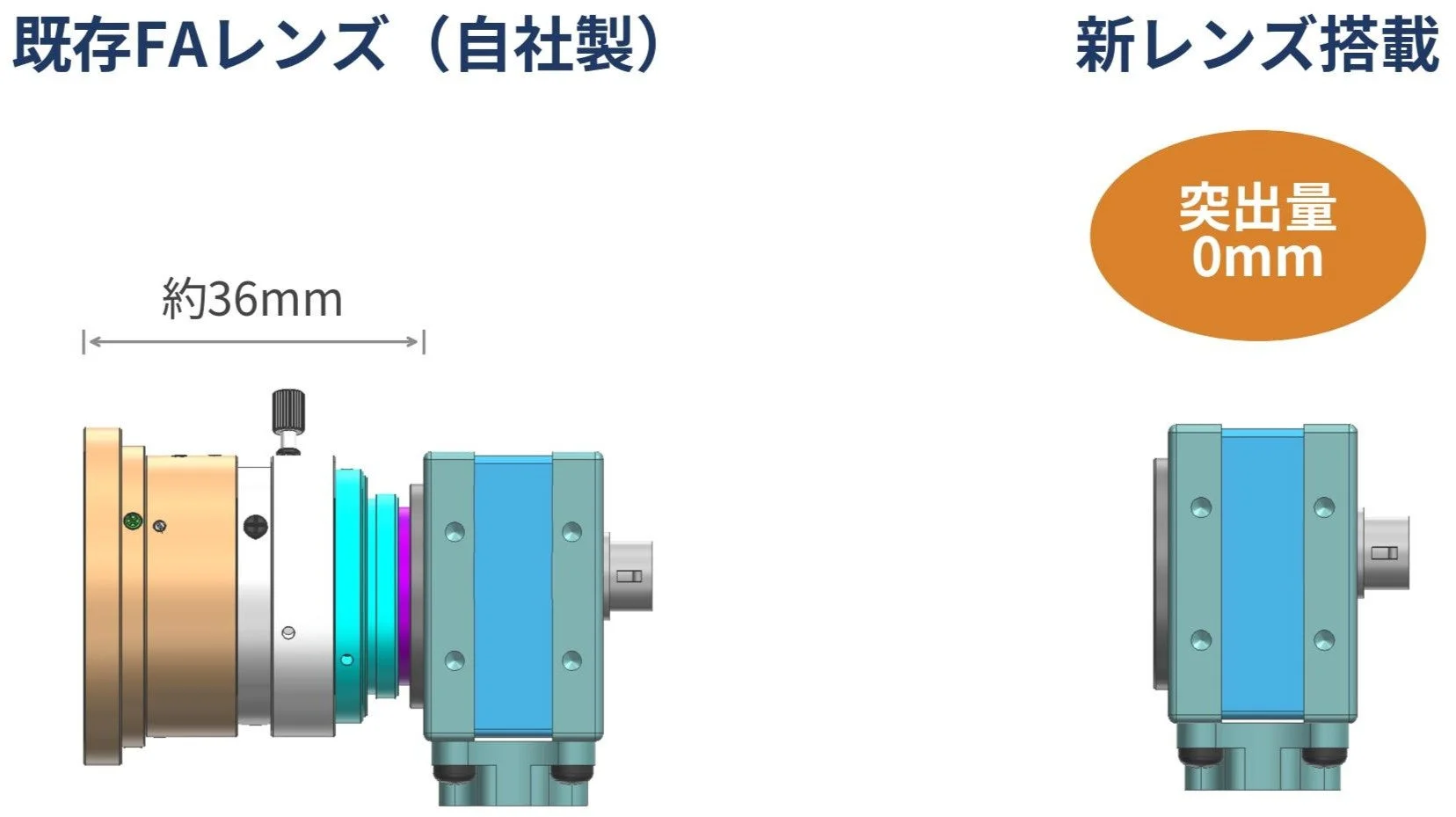

また、カメラに搭載した際のレンズユニットの突出量も劇的に改善されています。
従来品では約36mmの突出量があったのに対し、新レンズ搭載時には突出量が0mmとなり、非常に省スペースでの運用が可能になります。
開発の背景と期待されるメリット
近年、協働ロボットの普及が進み、ロボットアームの先端（エンドエフェクタ：ロボットハンドやツールなど、実際の作業を行うためにアーム先端に取り付ける部品）といった可動部や狭いスペースへのカメラ搭載ニーズが拡大しています。2033年には協働ロボット市場が172億ドル規模に拡大すると予測されており、この分野でのカメラの役割はますます重要になっています。
また、実世界で動作するロボットや自動化装置に組み込まれるAIである「フィジカルAI」の急速な進展も、カメラモジュールの多様化と拡大を後押ししています。このような状況下で、搭載スペースや重量の制約が一段と厳しくなる中、あらゆる条件に対応できる超小型・超軽量なレンズへの需要が高まっていました。
オプトルは、こうした市場の課題に応えるべく、メタレンズによる小型化・薄型化と設計自由度の検証を重ね、今回の量産を見据えた光学モジュールの実現可能性を確認しました。この技術は、ロボットビジョンや検査装置など、特に狭小部へのカメラ組み込みが求められる用途において、装置設計上の制約を解決し、新たな可能性を切り開くことが期待されています。
発売日と今後の展開
本製品は、量産に先立つコンセプトモデルとして開発されました。市場ニーズや具体的な搭載要件を確認するフェーズと位置付けられています。
-
販売開始時期: 2027年度中の販売開始が計画されています。
-
購入・利用方法: ロボットビジョン・エンドエフェクタ搭載カメラ、検査装置OEM・装置メーカーとの共同開発を軸に展開していく方針です。まずはカスタム対応や少量生産から実績を積み重ね、段階的に量産体制の拡充を目指します。
展示会出展情報
オプトルは、本製品を世界最大級のマシンビジョン専門展である「VISION Stuttgart 2026」に初めて出展します。
-
展示会名: VISION Stuttgart 2026
-
会期: 2026年10月6日（火）～8日（木）
-
会場: Messe Stuttgart（ドイツ・シュツットガルト）
-
ブース番号: 10F53
-
展示内容: 本レンズの実機展示およびコンセプト説明が行われます。
会社概要
-
社名: 株式会社オプトル（OPTOWL Co., Ltd.）
-
本社: 〒240-0005 神奈川県横浜市保土ケ谷区神戸町134番地 横浜ビジネスパーク サウスタワー8階
-
代表者: 代表取締役社長 竹本 浩志
-
資本金: 350百万円
-
設立: 2024年7月
本件に関するお問い合わせ
株式会社オプトル メタオプティクス事業部 企画営業室 営業グループ
担当：村上
メールアドレス：zjc_press@jp.optowl.com
